지상형 태양광 설치 시 구멍이 어긋나는 원인

O태양광 마운팅 솔루션과 공장 가공 정밀도가 사양을 준수하고 도면이나 생산 오류가 없다는 전제하에, 태양광 마운팅 솔루션 및 공장 가공 정밀도현장 설치 중 발생하는 부품 구멍의 정렬 불량은 전적으로 공장 출고 후 다음 4단계에서 기인합니다:공장 출고 후 다음 4단계에서 기인합니다:운송 및 보관, 기초 공사, 현장 설치, 그리고 환경적 열 응력입니다.환경적 열 응력입니다.

구체적인 원인은 다음과 같습니다:

1. 운송 및 보관 중 부품 변형

공장에서는 구멍이 규격에 맞았으나, 도착 시 부품이 변형되어 구멍이 어긋나는 경우입니다. 공장에서 완성된 지지 부품은 구멍 치수가 정확합니다. 그러나 메인 빔, 퍼린, 레일과 같은 장경간 강철 구조물은 강성이 제한적입니다. 이러한 부품은 외력을 받으면 소성 변형이 발생하기 쉬워 볼트 구멍의 상대적 위치가 어긋나게 됩니다.

2. 태양광 기초 공사의 편차

이는 주요 간접 원인이며 종종 부품 결함으로 오인됩니다. 지지 부품 자체는 구멍 위치가 정확하지만, 기초 배치, 높이 및 수직도의 허용 오차를 벗어난 시공이 지지대 설치 후 구멍 정렬 불량을 직접적으로 유발합니다. 이는 현장에서 가장 빈번하게 발생하는 근본 원인입니다:

말뚝 기초의 수평 오프셋: 나선형 말뚝과 프리캐스트 콘크리트 말뚝이 배치 표시에 따라 시공되지 않아 전체 축 편차가 발생합니다. 이로 인해 지지대 메인 빔과 레일의 설치 기준점이 이동하며, 경간 사이의 볼트 구멍이 정렬되지 않습니다.

말뚝 상단 높이의 과도한 편차: 전면, 후면, 좌측 및 우측 말뚝의 높이가 일정하지 않으면 전체 강철 지상 설치형 태양광 PV구조물이 기울어지고 뒤틀려 볼트 구멍의 가장자리가 어긋나고 정렬 오류가 발생합니다.

말뚝의 과도한 수직 편차: 기울어진 말뚝은 설치 후 하중을 받으면 지지대를 변형시켜 간접적으로 구멍 정렬 불량을 유발합니다.

기초 배치 시 누적 오차: 통합된 기준 없이 구간별로 배치하면 다경간 지지대를 조립한 후 편차가 누적되어 끝부분에서 구멍 오프셋이 발생합니다.

3. 비표준 현장 설치 작업

인위적인 부품 변형 및 구멍 위치 편차. 부적절한 현장 시공 작업은 다음의 형상을 변경합니다.태양광 장착지지대 부품 및 설치 기준이 구멍 정렬 불량을 유발합니다.

4. 환경적 열 응력으로 인한 변형 편차

강철의 열팽창 및 수축 특성지상 설치형 태양광 은 장경간 지지대의 조립 정확도에 영향을 미치고 비정상적인 구멍 정렬을 유발합니다. 태양광 지지대는 대부분 일교차와 오전/오후 간 온도 차이가 큰 환경에 노출되는 초장축 조립 구조물입니다. 고온에서 모든 볼트를 완전히 조이면 저온에서 부품이 수축할 때 막대한 내부 응력이 발생하여 굽힘 및 비틀림 변형이 일어납니다. 반대로 저온에서 볼트를 완전히 조이면 고온에서 팽창할 때 부품이 압착되어 변형되며, 결과적으로 볼트 구멍 정렬 불량과 조립 불량이 발생합니다.

이는 설계나 제조상의 실수가 없을 때 발생하는 전형적인 환경 유발 편차입니다.

간헐적인 구멍 정렬 불량은 완전히 피할 수 없습니다. 설치 중 현장 구멍 뚫기 작업에는 전문 휴대용 펀처를 사용할 수 있습니다.

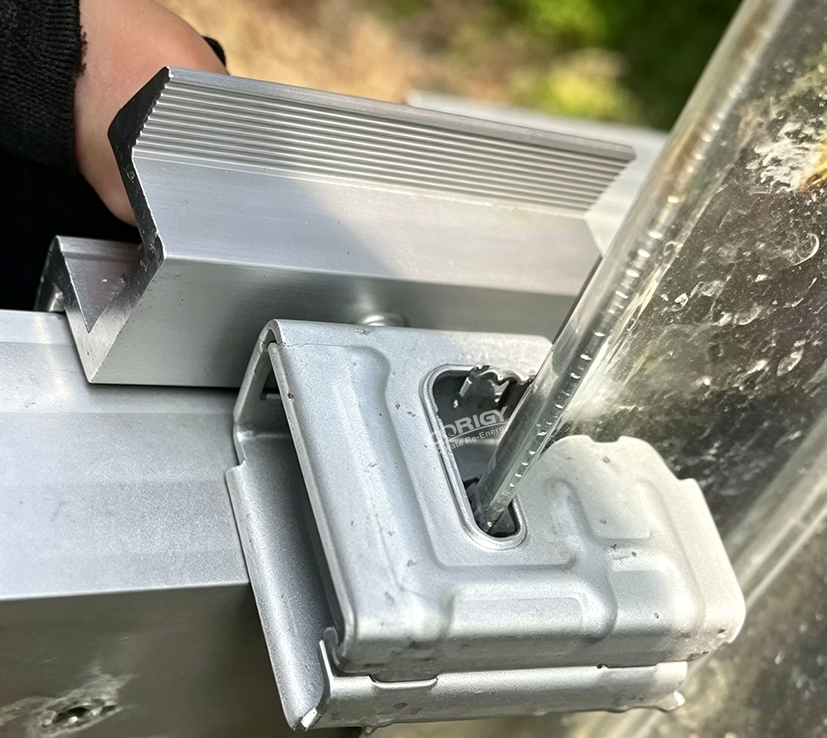

혁신적인 태양광 패널 구조 가 있어 태양광 모듈을 레일의 어느 위치에나 장착할 수 있습니다. 이 구조는 미드 클램프 및 엔드 클램프와 함께 사용되는 특수 연결 클립을 채택하여 태양광 모듈을 레일의 어디에나 고정할 수 있습니다.
