미니레일은 쇼트레일이라고도 불립니다. 일종의 레일입니다. 태양광 패널 장착 브래킷 금속 지붕 태양광 패널 설치 구조물에 사용되는 매우 인기 있는 브래킷입니다. 경사진 함석 지붕의 태양광 패널 설치 시스템에 널리 사용됩니다. 상업용 및 주거용 계통연계형 또는 독립형 태양광 에너지 시스템 모두에 널리 사용됩니다.

태양광 패널 장착 브래킷 시장에는 크게 두 가지 유형의 미니 레일이 있습니다. 하나는 좁은 형태의 미니 레일이고, 다른 하나는 넓은 형태의 미니 레일입니다.

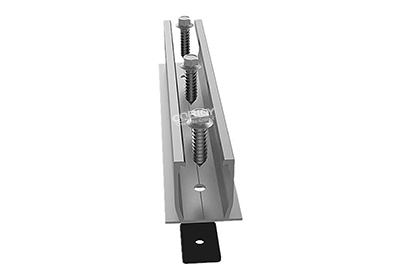

폭이 좁은 짧은 레일의 너비는 약 30mm이고, 길이는 120mm에서 250mm까지 다양합니다. 셀프 드릴링 나사를 끼울 수 있는 구멍은 이 레일의 중앙선에 있습니다.

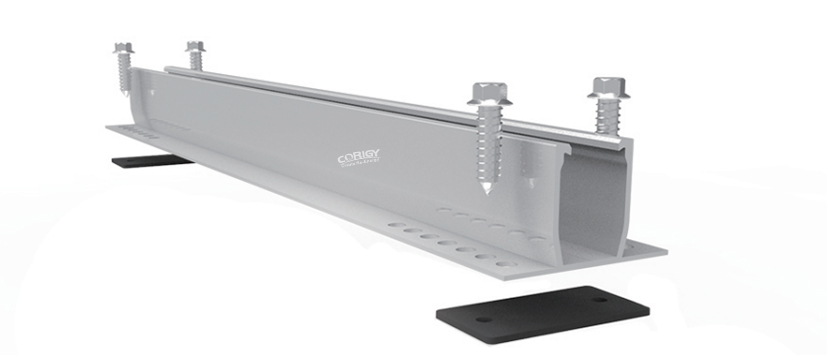

와이드 버전 미니 레일의 폭은 약 57mm입니다. 길이는 300mm에서 400mm까지 다양합니다. 미니 레일 끝부분의 두 가장자리에 구멍이 뚫려 있습니다. 그리고 구멍의 개수는 다음과 같습니다. ~이다 보통 10개 정도 조각들 .

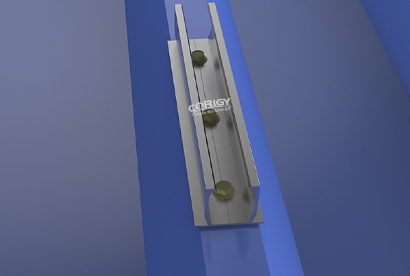

금속 지붕 태양광 패널 설치 시스템에 적합한 미니 레일을 선택하는 방법은 무엇일까요? 이는 금속 지붕판의 모양에 따라 다릅니다. 금속 지붕판이 사다리꼴 모양이라면, 판의 윗부분에 길고 좁은 평평한 부분이 있기 때문에 폭이 좁은 미니 레일을 선택할 수 있습니다. 이러한 미니 레일은 지붕에 뚫린 구멍을 통해 셀프 드릴링 나사를 박아 금속판의 평평한 윗부분에 고정할 수 있습니다. EPDM 패드 지붕에 물이 스며드는 것을 막기 위해 구멍 아래에 보호대를 설치해야 합니다. 이러한 종류의 미니 레일을 사용하는 경우 수평 설치만 가능합니다.

지붕 모양이 사다리꼴이나 물결 모양인 경우, 폭이 넓은 미니 레일을 사용할 수 있습니다. 금속판의 능선을 따라 미니 레일을 설치하고 ST6.3 및 25mm 셀프 드릴링 나사를 사용하여 고정합니다. 물 침투를 방지하기 위해 구멍 아래에 EPDM을 부착해야 합니다. 폭이 넓은 짧은 레일을 사용하는 경우, 패널 설치 방향은 반드시 수직이어야 합니다.
